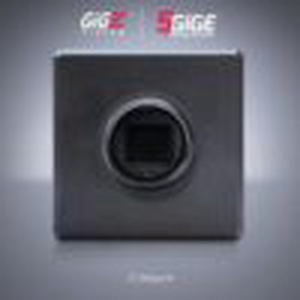

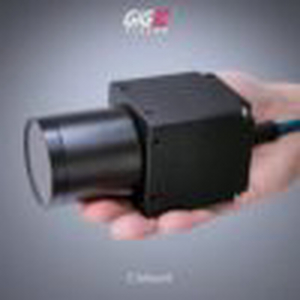

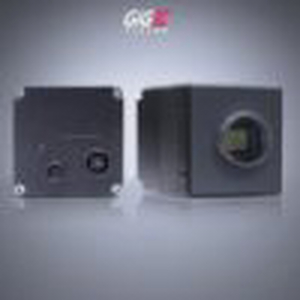

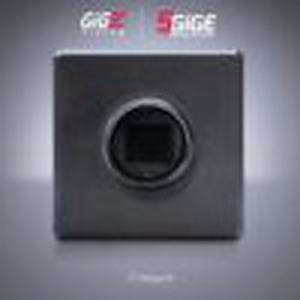

NED ATP071S 面扫描相机
特征
传感器名称
索尼IMX420 CMOS
有效像素数
3208 x 2200 像素，7.1 MP
帧率
74.6 帧/秒
- IP67防护结构
- 具有高分辨率 CMOS 图像传感器的 5GBASE-T 相机
- 600MB/s以上的高速传输
- 高精度传感器安装（主动传感器对准机构）
- 具有 PoE 功能的 M12 以太网线
- 采用M12/M8连接器，可承受振动和冲击
选项
单色/彩色
M：单色
C：彩色
M：单色
C：彩色
镜头卡口
C：C卡口
C：C卡口
传感器
传感器名称
索尼IMX420 CMOS
电子快门方式
全局快门
传感器尺寸
1.1型17.6mm
有效像素数 HxV
3208 x 2200 像素，705 万像素
像素大小
4.5 微米（水平）x 4.5 微米（垂直）
帧率
74.6 FPS @ 7.1 MP
住房
外形尺寸
60x60x65毫米
镜头卡口
C接口
大量的
340克
接口/电源
界面
5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX M12、PoE
外部连接器
8 针 M8 连接器
光隔离 I/O 端口
1 个输入，1 个输出
非隔离 I/O 端口
2 双向
电源
PoE (IEEE 802.3af) 或 12-24V DC
能量消耗
8W PoE、7W DC 外部输入
图像处理功能
图像缓冲区
380MB
图像处理
增益、伽玛、黑电平、白平衡、LUT、色彩矩阵转换、缺陷校正、色调、饱和度、色彩空间转换
视频格式
Mono8/10/12/16、Bayer8/10/12/16、RGB8、BGR8、YCbCr8、YCbCr411、YUV422、YUV411
阅读模式
水平/垂直合并、二次采样、ROI、垂直反转输出
模数转换器
8、10、12 位
获得
0 dB 至 48 dB 模拟/数字
接触时间
13.7 μs 至 10 s（正常）/1 μs 至 5 μs（短曝光模式）
拍照功能
用户设置
1 个默认用户集和 2 个自定义用户集
闪存
16MB
块
时间戳、帧计数器、X/Y 偏移、宽度/高度、曝光时间、增益、黑电平、线路状态、序列器设置
事件输出
采集开始/结束、曝光开始/结束、线上升/下降、错误
计数器和定时器
2个计数器和2个定时器
音序器
曝光时间、增益
同步方式
软件触发、硬件触发、PTP（IEEE1588同步模式）
符合标准
机器视觉标准
千兆网视觉 v2.0
标准
CE、FCC、RoHS、REACH、WEEE
储存温度
-30至60°C
工作温度
-20 至 55°C（环境温度）
工作湿度
20% 至 80%（无冷凝）
抗冲击和振动
DIN EN 60068-2-27、DIN EN 60068-2-64
